Q Series CO2 Laser
特徴
●ビーム整形システムを内蔵。理想的なガウスビームを出力。
●全て金属製。密閉構造を採用しているため、メンテナンスフリー。
●RFと共振器が一体型で、外観がシンプル。組込が容易。
●コンパクトな構造と広守淳な防塵設計により、様々な産業環境での使用に適している。
●全て金属製。密閉構造を採用しているため、メンテナンスフリー。
●RFと共振器が一体型で、外観がシンプル。組込が容易。
●コンパクトな構造と広守淳な防塵設計により、様々な産業環境での使用に適している。
紹介文
用途: 切断、マーキング、穴あけ、ガラス・セラミック加工、薄板金属の切断等
| Model | 150 | Q-150i | Q-200 | Q-200i |
|---|---|---|---|---|
| ポンプ法 | RF励起 | |||
| RF周波数 | 81.36MHz | |||
| レーザー共振器 | Slab | |||
| 波長 | 10.6μm | 9.3μm | 10.6μm | 9.3μm |
| 平均出力 | 150W | 140W | 250W | 240W |
| 出力電力範囲 | 5~150W | 5~140W | 5-250W | 5-240W |
| ビーム品質(M²) | <1.5 | |||
| 最大ピーク出力 | 375W | 350W | 600W | 470W |
| 最小パルス周期 | 20μs ( equivalent 50kHz) | |||
| パルス幅（最小） | 3μs | |||
| パルス立ち上がり/立ち上がり時間 | <60μs | |||
| 変調パルス幅の範囲 | 3~1000μs | |||
| 変調 | 0.8kHz~50kHz | |||
| 出力安定性 | ≤±7% | |||
| ビーム径 (1/e2) | 7.0±0.5mm | 6.5±0.5mm | 7.5±0.5mm | 7.0±0.5mm |
| ビーム発散角(full) | <1.5mrad | |||
| ビーム楕円度 | 0.83~1.2 | |||
| 偏光（基底面と平行） | リニア > 100:1 | |||
| 波長範囲 | 10.3~10.8μm | 9.2~9.4μm | 10.3-10.8μm | 9.2-9.4μm |
| 寸法 | 853x151.7x196.4mm | 880.6×207×212mm | ||
| 重量 | 22.5kg | 28kg | ||
| 入力 | 48VDC±0.5VDC/50A (Max. current) | 48VDC±5VDC/100A（Max.current） | ||
| 冷却方法 | Water-cooled | |||
| 環境温度 | 5~40℃(41~104℉) | 5~40℃(41~104℉) | ||
| 湿度 | ≤95%,結露なきこと | |||

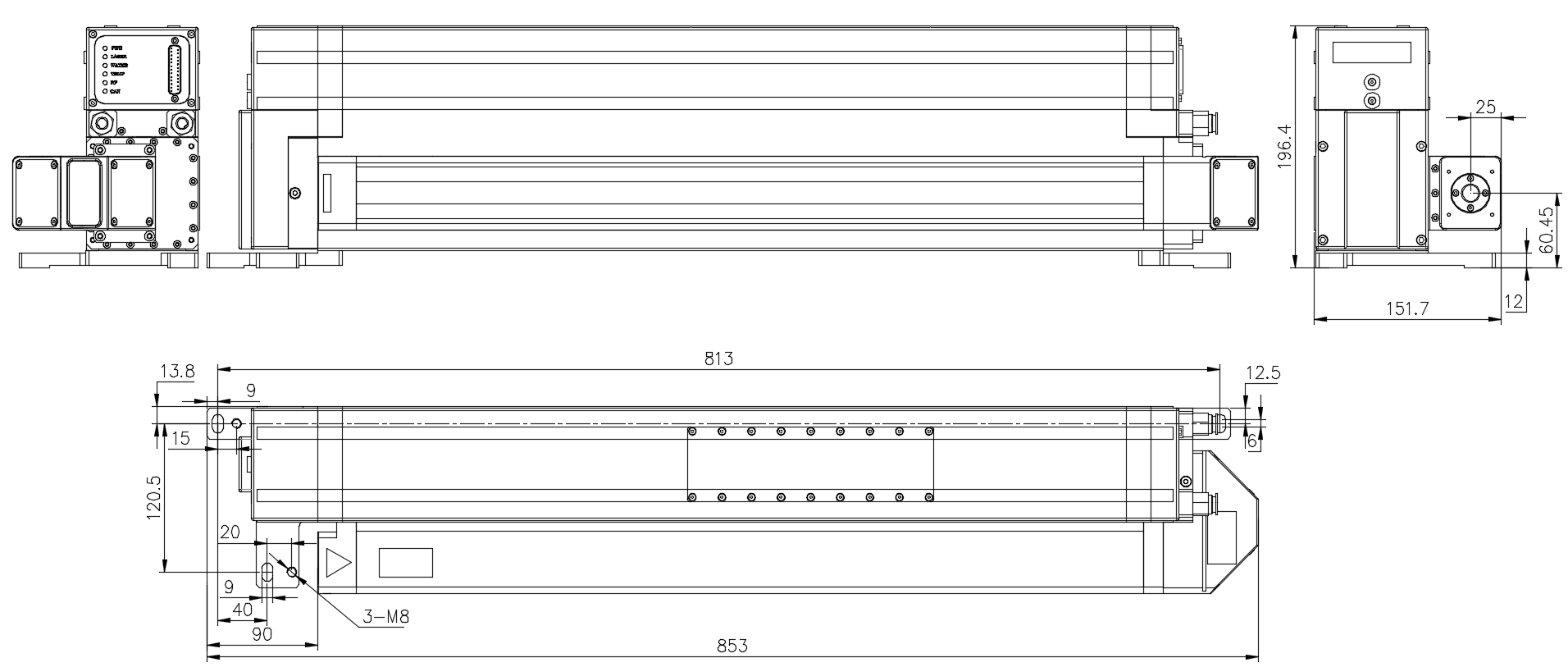

Q-150 レーザー寸法
Q-200 レーザー寸法
