F Series CO2 Laser
特徴
●出力60W~100W、高安定性のCWレーザー
●スラブ共振器設計により、コンパクトなサイズでより高い出力を実現
●全て金属製で密閉構造を採用。メンテナンスフリー。
●高い光電変換効率により、ランニングコスト低減
●3Dプリントなどの高負荷な用途に最適
●スラブ共振器設計により、コンパクトなサイズでより高い出力を実現
●全て金属製で密閉構造を採用。メンテナンスフリー。
●高い光電変換効率により、ランニングコスト低減
●3Dプリントなどの高負荷な用途に最適
紹介文
【F6】
冷却方式: 水冷、空冷に対応
用途: 切断、マーキング、プラスチック溶接、3Dプリンティング。
材料: 皮、木材、プラスチック、その他の非金属材料
【F8/F10】
冷却方式: 水冷
用途: 切断、マーキング、穴あけ、ガラス・セラミック加工、3Dプリンター、フライマーキング
冷却方式: 水冷、空冷に対応
用途: 切断、マーキング、プラスチック溶接、3Dプリンティング。
材料: 皮、木材、プラスチック、その他の非金属材料
【F8/F10】
冷却方式: 水冷
用途: 切断、マーキング、穴あけ、ガラス・セラミック加工、3Dプリンター、フライマーキング
| Model | F6 | F6i | F6A | F6Ai | F8 | F8i | F10 | F10i |
|---|---|---|---|---|---|---|---|---|
| ポンプ法 | RF励起 | |||||||
| RF周波数 | 81.36MHz | |||||||
| レーザー共振器 | Slab | |||||||
| 波長 | 10.6μm | 9.3μm | 10.6μm | 9.3μm | 10.6μm | 9.3μm | 10.6μm | 9.3μm |
| 平均出力 | 60W | 80W | 70W | 100W | 90W | |||
| 出力電力範囲 | 1~60W | 1~80W | 1~70W | 1~100W | 1~90W | |||
| ビーム品質(M²) | <1.2 | |||||||
| PWMデューティ比 | 1~100% | |||||||
| 変調 | 1~100kHz | |||||||
| 出力安定性 | ≤±7% | |||||||
| ビーム径 (1/e2) | 2.0±0.3mm | |||||||
| ビーム発散角（全角） | ≤7.0mrad | |||||||
| ビーム楕円度 | <1.2 | |||||||
| 偏光 | 直線偏光、基板に対して垂直 | |||||||
| 波長範囲 | 10.6±0.1μm | 9.3±0.1μm | 10.6±0.1μm | 9.3±0.1μm | 10.6±0.1μm | 9.3±0.1μm | 10.6±0.1μm | 9.3±0.1μm |
| 寸法 | 565.6x143x154.5mm | 565.6x206.6 x128.25mm | 565.6x143x154.5mm | |||||
| 重量 | 12.9kg | 16.45kg | 12.9kg | 13.9kg | ||||
| 入力 | 48VDC±0.5VDC/30A (Max. current) | |||||||
| 冷却方式 | 水冷 | 空冷 | 水冷 | 水冷 | ||||
| 環境温度 | 5~45℃ (41~113°F) | 5~35℃ (41~86°F) | 5~45℃ (41~113°F) | |||||
| 湿度 | ≤95%，結露なきこと | |||||||
F6/F6i レーザー寸法

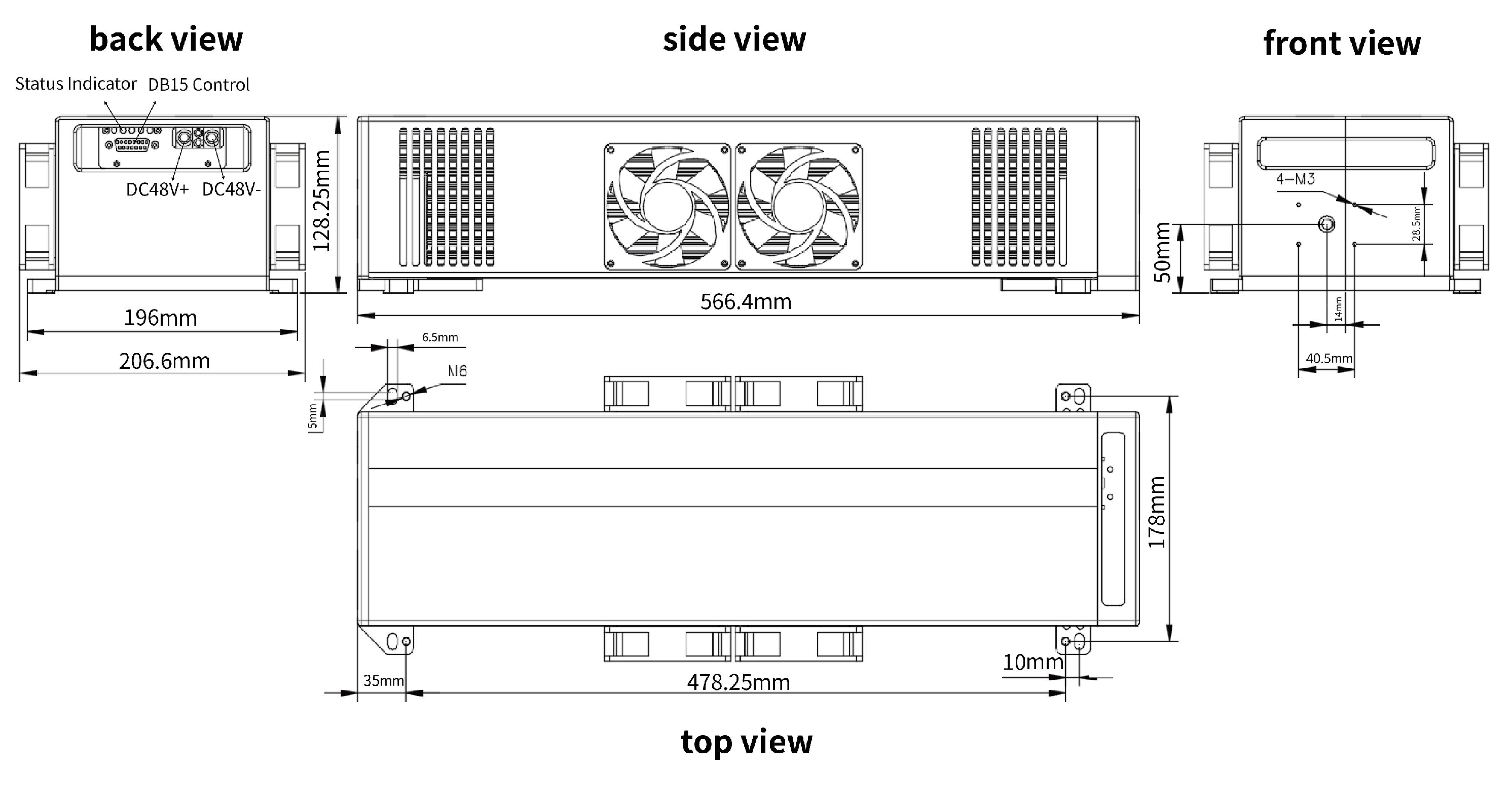

F6A/F6Ai レーザー寸法
F8/F8i レーザー寸法

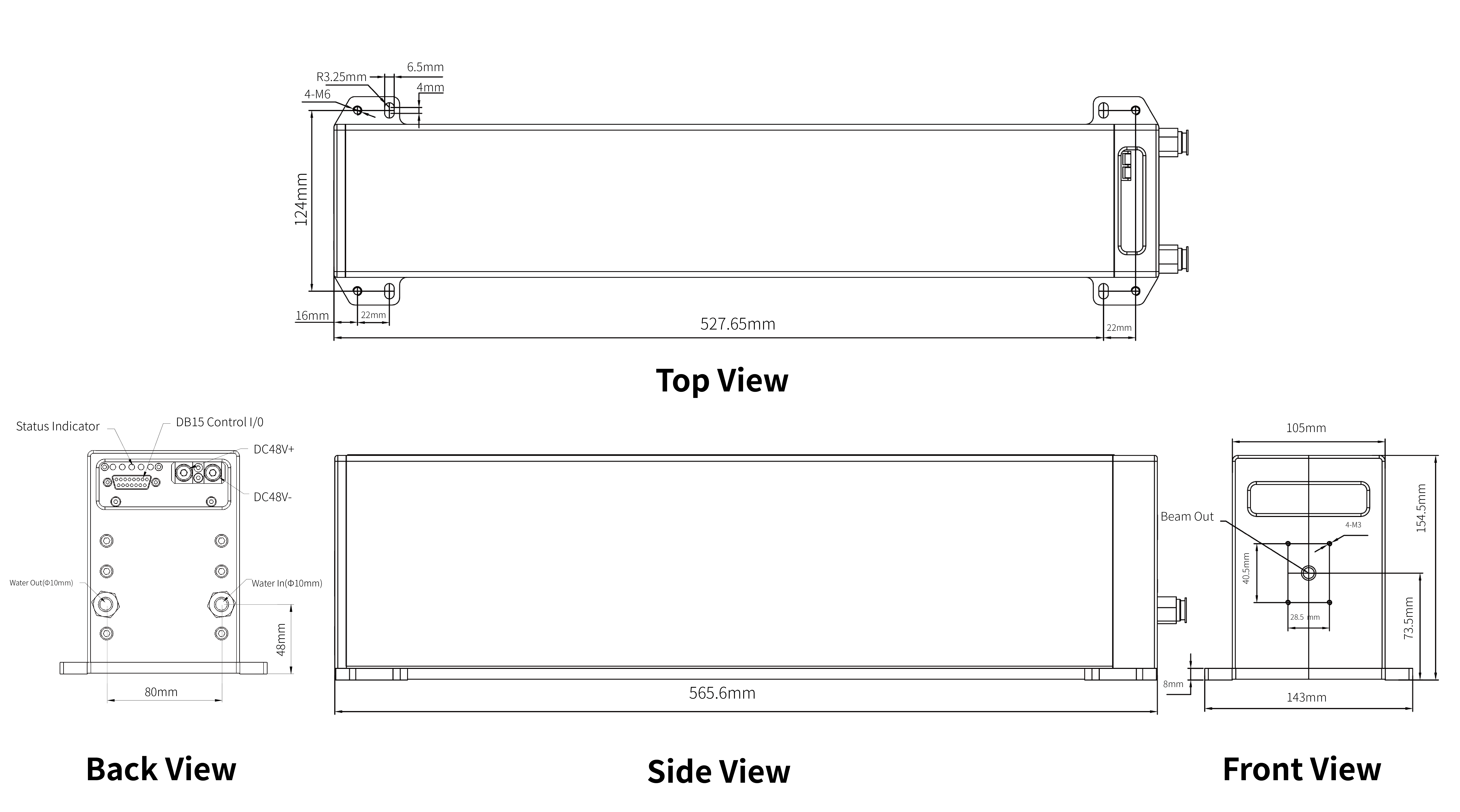

F10/F10i レーザー寸法
