SPT
N30 Pro＋ CO2 Laser
特徴
●内蔵の同軸赤色ポインター（<1mW）により、アライメントが簡単かつ安全に行えます。
●内蔵のビームエキスパンダーにより、インパクトデザインに最適です。
●スマート冷却ファンが温度センサーにより回転速度を自動調整します。
●定格出力より30%高い出力を実現。
●LEDにより、レーザーのリアルタイムな状態を確認できます。
●調整可能な取り付け穴設計により、さまざまな取り付け要件に対応します。
●内蔵のビームエキスパンダーにより、インパクトデザインに最適です。
●スマート冷却ファンが温度センサーにより回転速度を自動調整します。
●定格出力より30%高い出力を実現。
●LEDにより、レーザーのリアルタイムな状態を確認できます。
●調整可能な取り付け穴設計により、さまざまな取り付け要件に対応します。
紹介文
用途: マーキング、切断、医療・科学研究用、フライイング・マーキング
冷却方式: 空冷
冷却方式: 空冷
基本仕様
| Model | F6 | F6i |
|---|---|---|
| ポンプ法 | RF励起 | |
| RF周波数 | 100MHz | |
| レーザー共振器 | Waveguide | |
| 波長 | 10.6μm | 9.3μm |
| 平均出力 | 35W | 20W |
| 出力電力範囲 | 0~35W | 0~20W |
| ビーム品質(M²) | <1.1 | |
| パルス立ち上がり／立ち下がり時間 | <80μs | |
| PWMデューティ比 | 0~100% | |
| 変調 | 0~100kHz | |
| 出力安定性 | ≤±5% | |
| ビーム径 (1/e2) | 1.8±0.2mm | |
| ビーム発散角（全角） | 7.5±0.5mrad | |
| ビーム楕円度 | 0.9~1.1 | |
| 偏光 | 直線状で、幅方向に対して垂直、100:1以上（最小値） | |
| 波長範囲 | 10.55~10.63μm | 9.27~9.33μm |
| 寸法 | 449.5x210x104mm | |
| 重量 | 8.7kg | |
| 入力 | 48VDC±2VDC/12A (Max. current) | |
| 冷却方式 | 空冷 | |
| 環境温度 | 0~45℃ (32~113℉) | |
| 湿度 | ≤95%，結露なきこと | |
赤色ポインターパラメーター
| 赤色ポインタ関数 | 赤いポインターのプレビューと位置合わせ |
|---|---|
| 構造的特徴 | 赤色ポインターとビームエキスパンダーを一体化した設計により、部品サイズを小型化 |
| ビームエキスパンダーの倍率オプション | 3/4/5 倍 |
| レッドポインタータイプ | 第3世代同軸式赤色ポインター技術 |
| レッド・ポインター・パワー | ＜1mW |
| 電源 | 5V DC電源（レーザー電源または制御カードから供給可能） |
| 光路補助 | 光路の校正と伝送路の目視検査の両方に対応しています |
| 安全性 | 光路調整がより直感的で簡単になり、デバッグのリスクを低減します |
| 設置方法 | 外部モジュール（オプションで組み込み可能） |

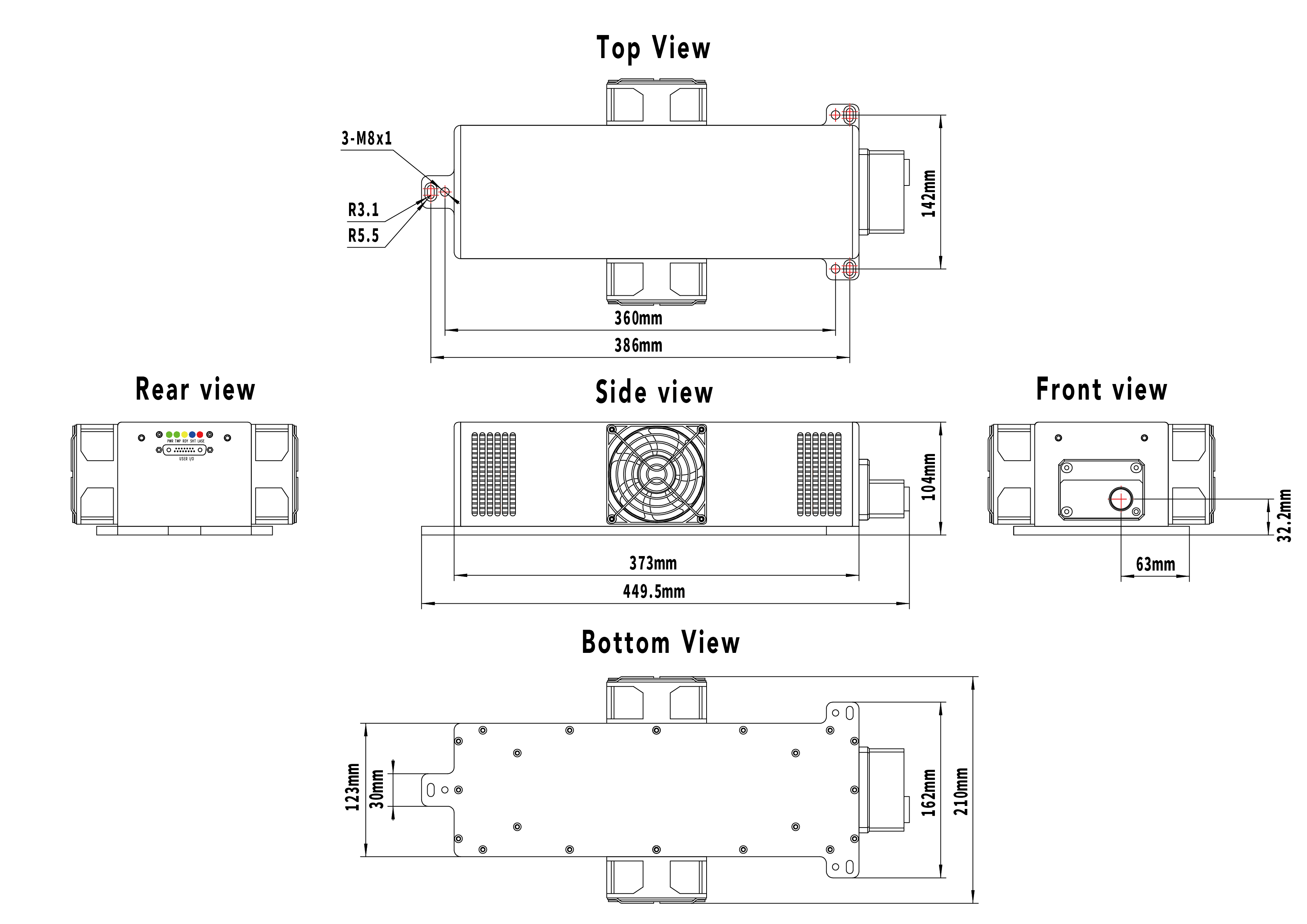

F6/F6i レーザー寸法
