Super Wave
Leonis-1064
特徴
●世界最大クラスの高出力IRピコ秒レーザー
●バーストモード可能
●POD、PSO機能搭載でより高品質、高精度な加工が可能
●バーストモード可能
●POD、PSO機能搭載でより高品質、高精度な加工が可能
紹介文
最大500W@5MHzモデルでは金属箔の高速切断用途に最適です。弊社取り扱いの水冷ガルバノスキャナとの組み合わせにより、リチウムイオン電池向けの子高速電極切断が可能となります。
| 型番 | Leonis-1064-15 | Leonis-1064-30 | Leonis-1064-50 | Leonis-1064-80 | Leonis-1064-200 | Leonis-1064-500 |
| 中心波長 | 1064±0.5 nm | 1064±0.5 nm | 1064±0.5 nm | 1064±0.5 nm | 1064±0.5 nm | 1064±0.5 nm |
| レーザー出力 | 15 W@100 kHz | 30 W@100 kHz | 50 W@100 kHz 50 W@50 kHz |
80 W@Burst 4@20 kHz | 200 W@1 MHz | 500 W@5 MHz |
| 繰り返し周波数 | 1 Hz~1 MHz | 1 Hz~1 MHz | 1 Hz~1 MHz | 1 Hz~1 MHz | 1 Hz~2 MHz | 1 Hz~6 MHz |
| パルスエネルギー | 150 μJ | 300 μJ | 500 μJ@Burst 1 1 mJ@Burst 2 |
4 mJ@Burst 4@20 kHz | 200 μJ@10ps /500 μJ@20ps | 100 μJ |
| 出力安定性 | <1.0%(8 hours, RMS) | <1.0%(8 hours, RMS) | <1.0%(8 hours, RMS) | <1.0%(8 hours, RMS) | <1.0%(8 hours, RMS) | <1.0%(8 hours, RMS) |
| パルス幅 | ~10 ps | ~10 ps | ~10 ps | ~15 ps | ~10 ps | ~10 ps |
| ビーム品質 | TEM₀₀， M²≤1.3 | TEM₀₀，M²≤1.3 | TEM₀₀，M²≤1.3 | TEM₀₀，M²≤1.3 | TEM₀₀，M²≤1.3 | TEM₀₀，M²≤1.3 |
| ビーム真円度 | >90% | >90% | >90% | >90% | >90% | >90% |
| ビーム径 | 2.0±0.5 mm | 3.0±0.5 mm | 3.0±0.5 mm | 3.0±0.5 mm | 3.0±0.5 mm | 3.0±0.5 mm |
| バースト個数 | 1~5 | 1~5 | 1~5 | 5~6 | 1~10 | 1~10 |
| 寸法 | 600*288*132.5 mm³ | 800*364*140 mm³ | 800*364*140 mm³ | 800*364*140 mm³ | 800*420*139.5 mm³ | 980*560*153 mm³ |
| 周波数トリガー方式 | PSO/POD/Gate mode, and TTL trigger | PSO,POD,Gate mode,and TTL trigger | PSO/POD/Gate mode, and TTL trigger | PSO/POD/Gate mode, and TTL trigger | PSO/POD/Gate mode, and TTL trigger | PSO/POD/Gate mode, and TTL trigger |
| 出力外部制御 | 0~5 V，線形制御 | 0~5 V，線形制御 | 0~5 V，線形制御 | 0~5 V，線形制御 | 0~5 V，線形制御 | 0~5 V，線形制御 |
| 予熱時間 | 15 min | 15 min | 15 min | 15 min | 15 min | 15 min |
| 電源 | AC 100~240 V/50~60 Hz | AC 100～240 V/50～60 Hz | AC 100～240 V/50～60 Hz | AC 100~240 V/50~60 Hz | AC 100~240 V/50~60 Hz | AC 100~240 V/50~60 Hz |
| 動作湿度 | <60% RH@25℃ | <60% RH@25℃ | <60% RH@25℃ | <60% RH@25℃ | <60% RH@25℃ | <60% RH@25℃ |
| 動作温度 | 22~30 ℃ | 22~30 ℃ | 22~30 ℃ | 22~30 ℃ | 22~30℃ | 22~30℃ |
| 冷却方式 | 水循環冷却 | 水循環冷却 | 水循環冷却 | 水循環冷却 | 水循環冷却 | 水循環冷却 |

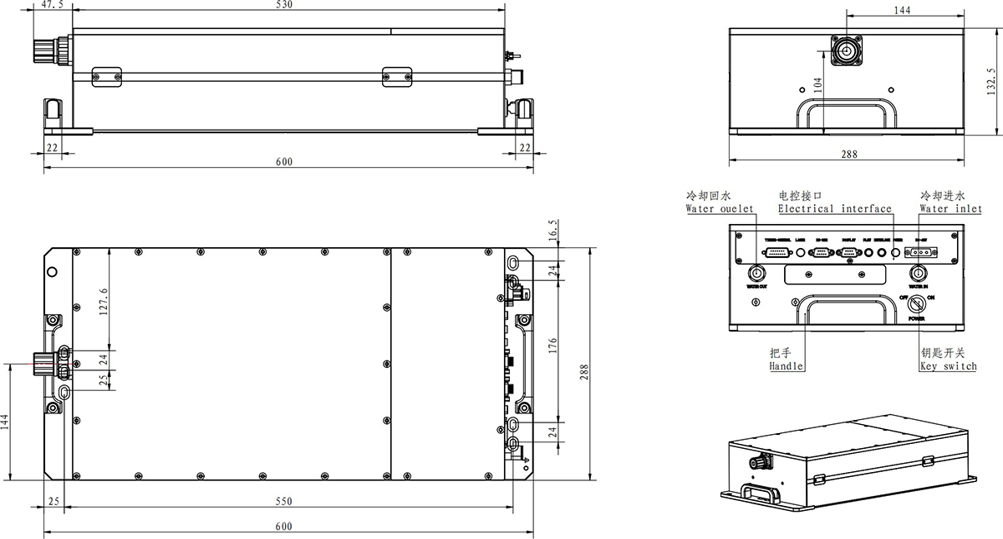

Leonis-1064 図面
